Sistemas VRV/VRF: La solución ideal para empresas

Los sistemas VRV (Volumen de Refrigerante Variable) o VRF (Flujo de Refrigerante Variable) representan una de las soluciones más avanzadas en climatización para empresas, oficinas y espacios comerciales. Esta tecnología, desarrollada inicialmente por Daikin en los años 80 y posteriormente adoptada por otros fabricantes, ha revolucionado la forma en que se climatiza los grandes espacios.

En este artículo analizaremos en profundidad qué son estos sistemas, cómo funcionan, sus principales ventajas frente a otras alternativas y por qué se han convertido en la opción preferida para la climatización de espacios empresariales.

¿Qué son los sistemas VRV/VRF?

Los sistemas VRV (Volumen de Refrigerante Variable) o VRF (Flujo de Refrigerante Variable) son sistemas de climatización que utilizan refrigerante como medio de intercambio de calor y que pueden conectar múltiples unidades interiores a una sola unidad exterior. Su principal característica es la capacidad de variar el flujo de refrigerante que se envía a cada unidad interior según las necesidades específicas de cada zona.

A diferencia de los sistemas convencionales, que funcionan en modo todo/nada, los sistemas VRV/VRF modulan continuamente su capacidad, adaptándose con precisión a la demanda real de cada espacio. Esto se traduce en un funcionamiento más eficiente y un mayor confort.

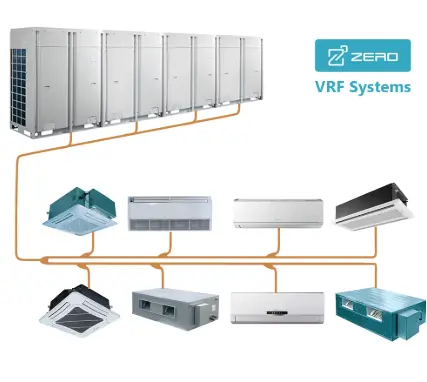

Esquema de funcionamiento de un sistema VRV/VRF con múltiples unidades interiores

¿Cómo funcionan estos sistemas?

El funcionamiento de un sistema VRV/VRF se basa en varios componentes clave:

1. Unidad exterior: Contiene el compresor inverter, que puede modular su capacidad, y el intercambiador de calor con el aire exterior.

2. Unidades interiores: Pueden ser de diferentes tipos (cassette, conductos, pared, suelo) y potencias, adaptándose a las necesidades de cada espacio.

3. Tuberías de refrigerante: Conectan la unidad exterior con las interiores mediante un sistema de derivaciones.

4. Sistema de control: Gestiona el flujo de refrigerante a cada unidad interior según la demanda.

El sistema funciona variando el caudal de refrigerante que circula por el circuito mediante una válvula de expansión electrónica en cada unidad interior, que regula con precisión la cantidad de refrigerante según las necesidades de cada zona. Esto permite que algunas zonas estén en modo refrigeración mientras otras están en calefacción, o que algunas funcionen a plena capacidad mientras otras lo hacen al mínimo o están apagadas.

Tipos de sistemas VRV/VRF

Existen diferentes configuraciones de sistemas VRV/VRF, adaptadas a distintas necesidades:

• Sistema de solo frío: Proporciona únicamente refrigeración.
• Sistema con bomba de calor: Puede proporcionar tanto refrigeración como calefacción, pero todas las unidades interiores deben funcionar en el mismo modo (o todas en frío o todas en calor).

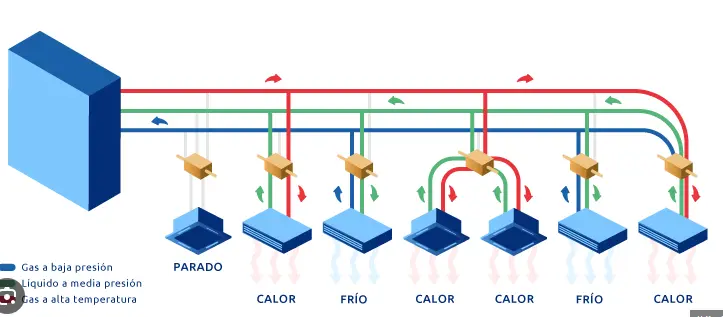

• Sistema de recuperación de calor: La configuración más avanzada, permite que algunas unidades interiores funcionen en modo refrigeración mientras otras lo hacen en modo calefacción simultáneamente, aprovechando el calor extraído de las zonas refrigeradas para calentar otras zonas.
• Sistema de agua: Utiliza agua como medio de transporte de energía entre la unidad exterior y las interiores, ideal para edificios con restricciones en la longitud de tuberías de refrigerante.

Ventajas para empresas y espacios comerciales

Los sistemas VRV/VRF ofrecen numerosas ventajas que los hacen especialmente adecuados para empresas, oficinas y espacios comerciales:

Los sistemas de control centralizado permiten gestionar todas las unidades desde un único punto

• Eficiencia energética superior: Pueden alcanzar ahorros de hasta un 40% respecto a sistemas convencionales gracias a su capacidad de modulación y, en el caso de los sistemas con recuperación de calor, al aprovechamiento de la energía entre zonas.
• Control individualizado: Cada espacio puede tener su propia temperatura y horario de funcionamiento, mejorando el confort y optimizando el consumo.
• Flexibilidad de diseño: Permiten conectar hasta 64 unidades interiores a una sola unidad exterior, con distancias de tubería de hasta 1.000 metros en total.
• Instalación modular: Posibilidad de realizar la instalación por fases o ampliarla posteriormente según las necesidades.
• Funcionamiento silencioso: Especialmente importante en entornos de oficina, con niveles sonoros muy reducidos.
• Ocupación mínima de espacio: La unidad exterior ocupa menos espacio que otros sistemas centralizados de potencia equivalente.
• Monitorización y control avanzados: Sistemas de gestión que permiten supervisar el funcionamiento, programar horarios y detectar anomalías remotamente.
• Integración con sistemas de gestión de edificios (BMS): Compatibilidad con protocolos estándar como BACnet, LonWorks o Modbus.

Comparativa con otros sistemas de climatización

Para entender mejor las ventajas de los sistemas VRV/VRF, es útil compararlos con otras alternativas de climatización para empresas:

VRV/VRF vs. Sistemas multisplit

Aunque ambos conectan múltiples unidades interiores a una exterior, los sistemas VRV/VRF ofrecen:

- Mayor número de unidades interiores por unidad exterior (hasta 64 vs. 8 en multisplit).

- Mayor longitud de tuberías permitida.

- Control más preciso de la capacidad.

- Posibilidad de recuperación de calor.

- Sistemas de control más avanzados.

VRV/VRF vs. Sistemas de agua (fancoils)

Comparados con los sistemas tradicionales de agua:

- Mayor eficiencia energética al eliminar el intercambio agua-refrigerante.

- Instalación más sencilla y menos invasiva (sin necesidad de grandes tuberías de agua).

- Sin riesgo de fugas de agua o congelación.

- Respuesta más rápida a cambios de temperatura.

- Menor espacio para instalaciones.

VRV/VRF vs. Sistemas centralizados convencionales

Frente a los sistemas centralizados tradicionales (enfriadoras, calderas):

- Mayor eficiencia a cargas parciales.

- Zonificación más precisa y flexible.

- Instalación más sencilla y menos invasiva.

- Menor espacio técnico requerido.

- Puesta en marcha por fases.

- Redundancia: si una unidad exterior falla, el resto del sistema puede seguir funcionando.

Casos de éxito: Aplicaciones reales en empresas

Para ilustrar las ventajas de estos sistemas, veamos algunos casos de éxito en diferentes sectores empresariales:

Caso 1: Edificio de oficinas en Murcia

Un edificio de oficinas de 2.500 m² implementó un sistema VRV de recuperación de calor con 45 unidades interiores. Los resultados fueron:

- Reducción del 35% en el consumo energético respecto al sistema anterior.

- Mejora significativa del confort, con control independiente por despachos y zonas comunes.

- Reducción de las quejas por diferencias de temperatura entre zonas.

- Amortización de la inversión en 4 años gracias al ahorro energético.

Caso 2: Centro comercial

Un centro comercial con múltiples locales optó por un sistema VRF centralizado con facturación individualizada:

- Cada local puede gestionar su climatización de forma independiente.

- El sistema central permite facturar a cada local según su consumo real.

- Reducción de los costes de mantenimiento al centralizar las unidades exteriores.

- Mejor aprovechamiento del espacio en cubierta.

Instalación de unidades exteriores VRV en la cubierta de un centro comercial

Caso 3: Hotel

Un hotel de 80 habitaciones implementó un sistema VRV con recuperación de calor:

- Control individualizado por habitación, mejorando el confort de los huéspedes.

- Aprovechamiento del calor extraído de zonas como la cocina o sala de servidores para calentar agua sanitaria.

- Integración con el sistema de gestión hotelera para optimizar el funcionamiento según la ocupación.

- Reducción del 40% en los costes energéticos.

Consideraciones para la implementación

Si estás considerando implementar un sistema VRV/VRF en tu empresa, debes tener en cuenta varios factores:

• Estudio previo detallado: Es fundamental realizar un análisis de las necesidades específicas de cada zona, teniendo en cuenta factores como orientación, ocupación, equipamiento, etc.
• Diseño profesional: El dimensionamiento correcto del sistema y el diseño de la distribución de tuberías son cruciales para su eficiencia.
• Calidad de la instalación: Estos sistemas requieren una instalación precisa, especialmente en lo referente a las tuberías de refrigerante.
• Puesta en marcha: La correcta configuración inicial y equilibrado del sistema son esenciales para su óptimo funcionamiento.
• Mantenimiento regular: Aunque requieren menos mantenimiento que otros sistemas, las revisiones periódicas son importantes para mantener la eficiencia y prevenir averías.
• Formación de usuarios: Es recomendable formar a los usuarios en el manejo óptimo del sistema para maximizar sus ventajas.

Costes y retorno de la inversión

La inversión inicial en un sistema VRV/VRF suele ser superior a la de sistemas convencionales, pero el retorno de la inversión se produce generalmente en un plazo de 3 a 5 años gracias a:

- Menor consumo energético: Ahorros de entre el 30% y el 40% respecto a sistemas tradicionales.

- Menores costes de mantenimiento: Menos componentes mecánicos y mayor fiabilidad.

- Mayor vida útil: Estos sistemas suelen tener una vida útil de 15-20 años con un mantenimiento adecuado.

- Posibilidad de implementación por fases: La inversión puede distribuirse en el tiempo.

Además, existen ayudas y subvenciones para la implementación de sistemas eficientes que pueden reducir significativamente la inversión inicial.

Conclusión

Los sistemas VRV/VRF representan la solución más avanzada y eficiente para la climatización de empresas, oficinas y espacios comerciales. Su capacidad de adaptación a las necesidades específicas de cada zona, su eficiencia energética y su flexibilidad los convierten en la opción preferida para proyectos de climatización de media y gran envergadura.
